    江苏省有线数字电视平台系统集成项目
    一、项目概述
    江苏有线数字电视平台建设初期以单向数字电视广播为主要业务，以中央台、有关省市的专业节目为主要来源，加上省总台计划制作的6套专业频道节目，共计约46套付费电视节目；此外，项目在增值业务方面开展了NVOD系统，目前每天4个频点播放多达12部影片。以上业务计划占用12 DS3通道。二期建设中，数字广播电视节目数量将扩容至250套左右，并逐步开展双向互动业务。
     江苏省有线数字电视平台节目来源主要来自中央收费平台、上海文广、总局卫星下传节目等。另外，使用了4个模拟频点，播放NVOD影片。频道设计合理，效果比较明显。
     系统前端硬件设备由SA、TANDBERG公司提供。其中，SA公司提供编码、复用、加扰、调制等设备，TANDBERG公司提供收发适配器。
    依据江苏有线数字电视平台总体规划，平台将由省数字电视前端完成数字广播电视节目及数据广播信号的接收、处理、重组、加密，并经由省广播电视光缆干线网以多个DS3信道传送至地市数字电视前端。为确保未建成数字电视前端的地市能够同期开展有线数字电视业务，省数字电视平台同时应具备有线数字电视服务平台的所有功能，并在相应地市设立分前端。
    江苏青大科技实业有限公司作为整个系统的集成商，认真分析，研究了整个平台的要求，从设计方案，到现场施工，都遵循合理，简洁，高效的原则。同时，我们对项目各个系统都有比较深刻的了解或掌握，本着多客户负责的态度，我们对各个子系统安装，调试进行了认真的监督，核查。在最终各个子系统的验收的过程中，以集成商的身份，严格把关，对子系统提出了一些严格，合理的要求。
    江苏有线数字电视平台运营至今，整个平台工作正常，各系统运行稳定。我公司发挥本地化服务的优势，定期回访，专人负责，与江苏省网络中心建立了良好的合作机制，成为了运营商真诚的合作伙伴。
    二、系统架构：
    （1）前端设备连接图：

    （2）传输
    传输主要是通过适配器把ASI信号转换成DS3信号，然后进入光纤网进省台的信号需要先进行转换，把ASI信号转换成DS3信号再传输。考虑到信号送到各地市后，各地市调制频率可能与省台不同，所以需要适配器必须提供修改NIT表的功能。

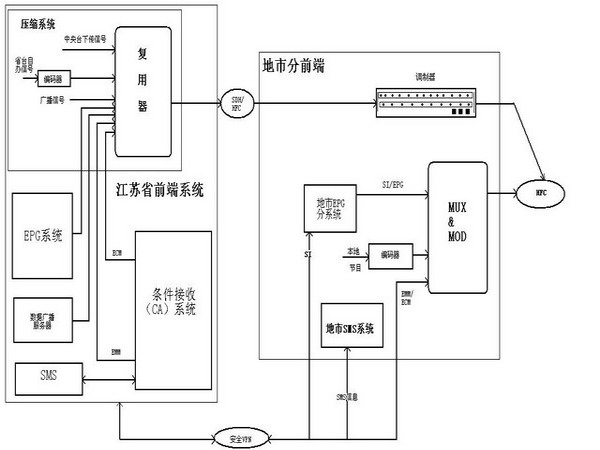

    整体框图

    三、网络规划

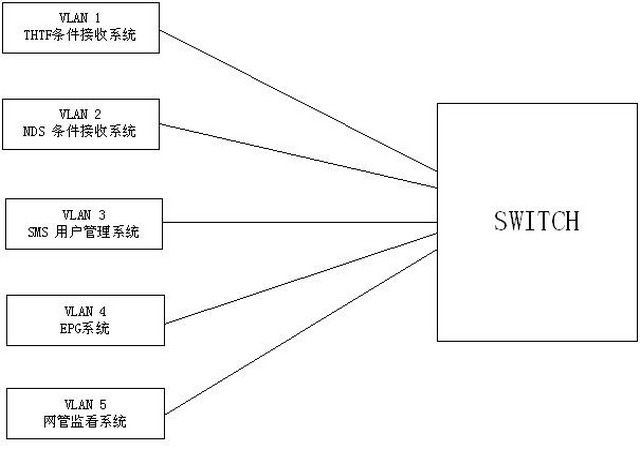

    a) 利用交换机把网络划分为 5个VLAN，如图：

    b) VLAN的说明
    利用交换机把网络划分为 5个VLAN。
    THTF CA属于一个单独的VLAN1
    NDS CA属于一个单独的VLAN2
    SMS属于一个单独的VLAN3
    EPG属于一个单独的VLAN4
    平台网管监看属于一个单独的VLAN5
    通过第三层交换机设置，使得SMS的接口服务器只可以访问THTF CA的接口服务器。THTF CA的ECMG,EMMG程序可以访问加扰器。
    c) 中心机房网络管理图：

    d) 关于连接外网的安全说明：
    1、网络中心局域网对外（对各地市）一定要有防火墙。
    2、用硬件防火墙系统。
    3、安全上与防火墙并行配置入侵监测服务器和病毒监测服务器。
    五、运营方案
    （1）分级运营

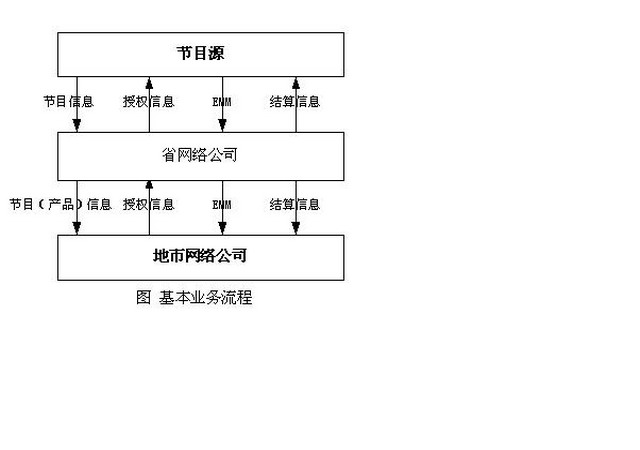

    SMS系统在设计上应充分考虑分级运营的管理模式：一个中心管理系统和多个地市分前端运营系统，用于支持不同的区域，确保节目直接可控到户。中心管理系统除了负责节目及用户的管理之外，还要负责下级运营商之间的结算，同时实现对下级运营商及用户的管理。基本业务流程如下图所示：

    （2）分区控制
    前期的分区控制是通过对整个江苏省的各地市进行网络规划，为每个地市分配一个NETWORK_ID，机顶盒厂家生产的机顶盒需要有不同的NETWORK_ID，不同地区销售的机顶盒具有不同的NETWORK_ID，同时节目流传送到各地市时需要重新修改NIT,把节目流中的NETWORK_ID换成本地的ID。机顶盒工作时候检查流中的NETWORK_ID与机顶盒中的NETWORK_ID是否一致。如果不一致就不进行解扰。
    永新同方的CA支持省中心的CA系统发往每个地市的EMM包的内容不同，这样流动到省内其他地市的IC卡就无法收到更新的授权信息。从CA前端定期更换密钥就可以保证流动到省内其他地市的IC卡无法正常收看节目。
